ImperiumLampSzynoprzewody to systemy dystrybucji energii elektrycznej, które składają się z przewodów miedzianych lub aluminiowych zamkniętych w obudowie, zwykle wykonanej z metalu. Początkowo były one stosowane w budynkach przemysłowych, handlowych i użyteczności publicznej do przesyłania energii elektrycznej na duże odległości oraz do zasilania różnych urządzeń i instalacji. Dzisiaj przebojem wchodzą do naszych domów.
Szynoprzewody cechują się wysoką elastycznością, gdyż umożliwiają łatwe dodawanie lub usuwanie punktów zasilania bez konieczności rozbudowy całej instalacji elektrycznej. Dzięki modułowej konstrukcji, szynoprzewody pozwalają na szybkie i łatwe zmiany w konfiguracji systemu elektrycznego, co jest szczególnie korzystne w dynamicznie rozwijających się środowiskach, takich jak centra handlowe, fabryki, biura czy hale produkcyjne.
Czy wszystkie szynoprzewody są takie same?
Nie, nie wszystkie szynoprzewody są takie same. Istnieje wiele rodzajów szynoprzewodów, które różnią się między sobą pod względem konstrukcji, zastosowania, rodzaju napięcia oraz sposobu montażu. Oto główne różnice między szynoprzewodami:
1. Rodzaj fazy i napięcia
- Jednofazowe szynoprzewody: Są to najprostsze szynoprzewody, które obsługują jedną fazę prądu i zazwyczaj działają na standardowym napięciu sieciowym (230V). Są idealne do mniejszych przestrzeni, takich jak mieszkania czy małe biura.

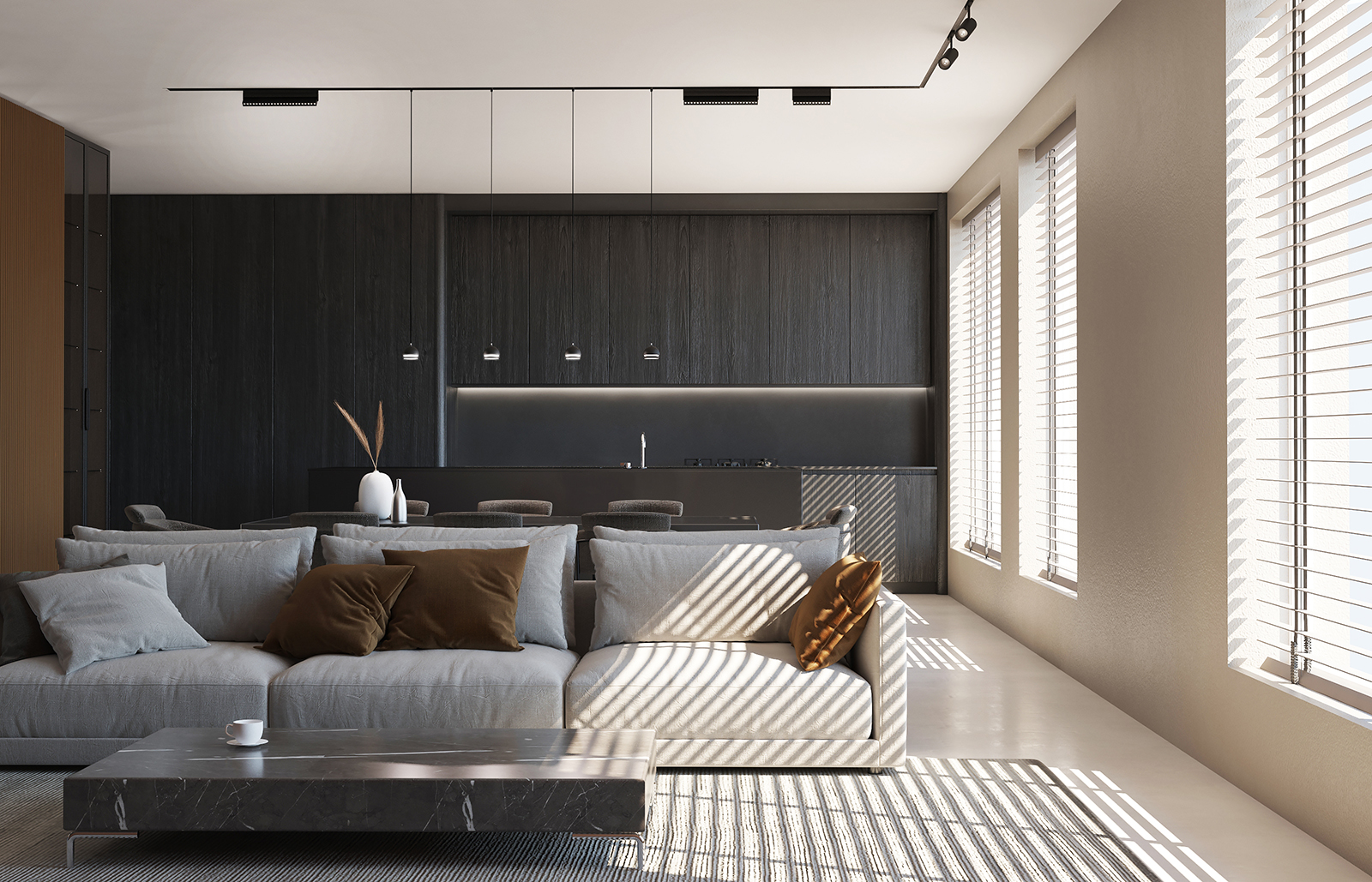

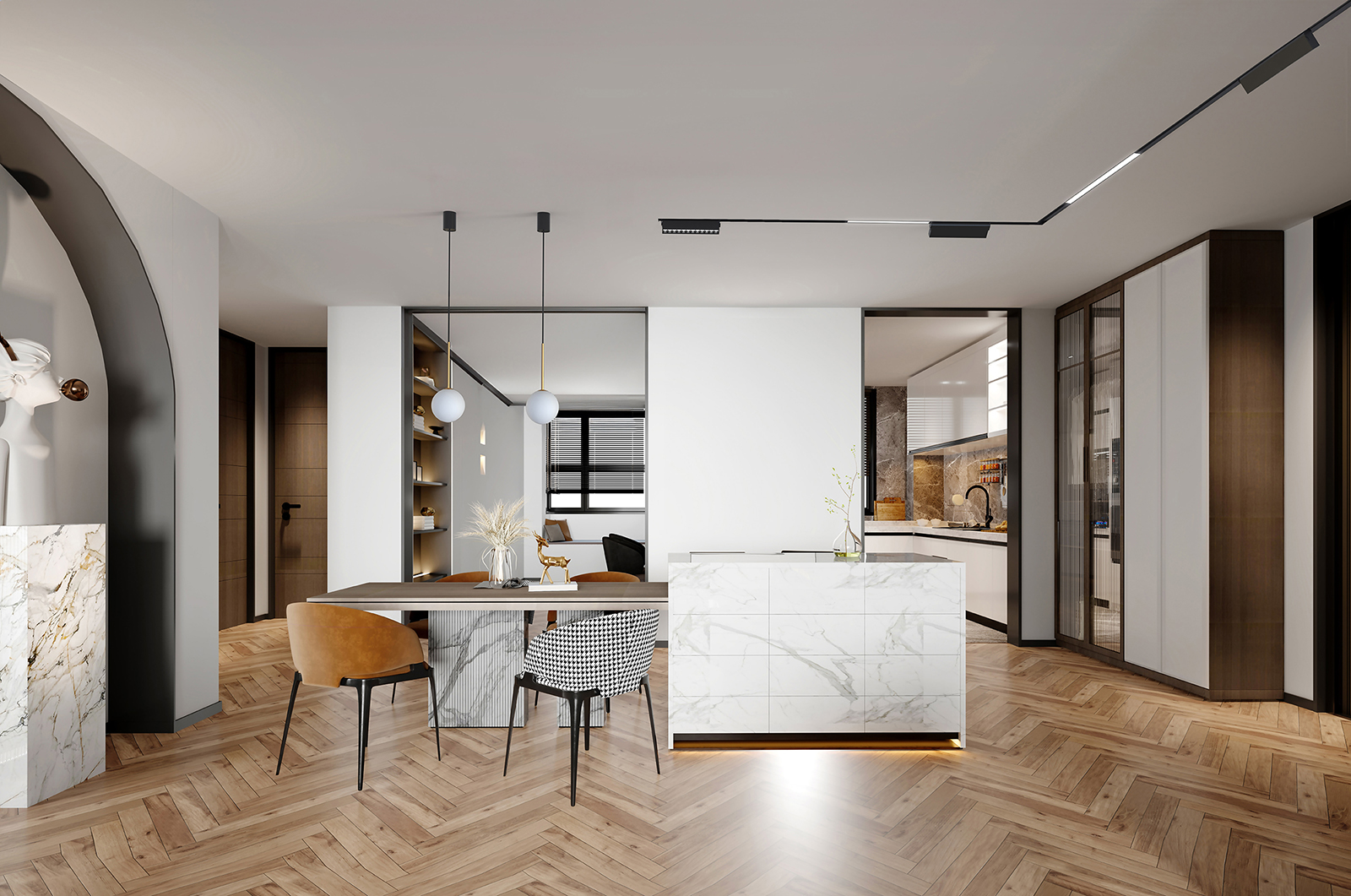

- Trójfazowe szynoprzewody: Umożliwiają rozdzielenie obciążenia na trzy niezależne fazy, co pozwala na sterowanie trzema grupami opraw oświetleniowych oddzielnie. Są stosowane w większych przestrzeniach komercyjnych, takich jak sklepy czy galerie. Ponadto, system ten doskonale wpasowuje się w coraz bardziej popularne otwarte przestrzenie domowe, takie jak połączone salon, jadalnia i kuchnia, tworząc harmonijną i nowoczesną aranżację.
- Niskonapięciowe szynoprzewody (48V): Działają na niskim napięciu, zazwyczaj 48V, i wymagają zasilacza. Są często stosowane w nowoczesnych, designerskich wnętrzach, gdzie liczy się bezpieczeństwo i estetyka.
2. System montażu
- Szynoprzewody natynkowe: Montowane na powierzchni sufitu lub ściany, są widoczne, łatwe w instalacji i dostępne w różnych kolorach, co pozwala na ich dopasowanie do wystroju wnętrza.
- Szynoprzewody wpuszczane: Montowane w specjalnych wnękach w suficie lub ścianie, są mniej widoczne i często stosowane w nowoczesnych, minimalistycznych wnętrzach.
3. Sposób mocowania opraw
- Systemy klasyczne: Oprawy oświetleniowe są wpinane do szyny i przewodzą prąd bezpośrednio przez połączenie metalowe.
- Systemy magnetyczne: Oprawy są mocowane za pomocą magnesów, co pozwala na bardzo łatwe i szybkie przepinanie w inne miejsca szyny bez użycia narzędzi. Te systemy często działają na niskim napięciu.
Jak działa oświetlenie szynowe?
Oświetlenie szynowe to elastyczny system oświetleniowy, który pozwala na montaż wielu opraw świetlnych na jednej lub kilku szynach zamontowanych na suficie lub ścianach. System ten działa na zasadzie przewodzenia prądu elektrycznego przez metalowe przewody wewnątrz szyny, do których podłączane są oprawy oświetleniowe. Oto jak to działa w praktyce:
1. Szyna (Torowisko)
Szyna jest podstawowym elementem systemu oświetlenia szynowego. Wykonana jest zazwyczaj z aluminium i wewnątrz zawiera miedziane przewody, które przewodzą prąd elektryczny. Szyna może być montowana na suficie, ścianach lub nawet we wnękach, co pozwala na dużą elastyczność w projektowaniu oświetlenia.
2. Podłączenie zasilania
Na jednym końcu szyny lub ewentualnie na długości jednej z szyn instalujemy złącze zasilające, które podłącza szynę lub cały układ do źródła prądu elektrycznego. Zasilanie może być jednofazowe, trójfazowe lub niskonapięciowe (w przypadku systemów magnetycznych), w zależności od typu systemu i potrzeb oświetleniowych.
3. Oprawy oświetleniowe
Oprawy oświetleniowe są specjalnie zaprojektowane, aby pasować do szyn. Każda oprawa posiada złącze, które pozwala na łatwe zamontowanie jej na szynie. Gdy oprawa zostaje wpięta do szyny, jej złącze dotyka przewodów wewnątrz szyny, co umożliwia przepływ prądu do żarówki lub innego źródła światła w oprawie.
4. Regulacja i zmiana położenia
Jedną z największych zalet oświetlenia szynowego jest możliwość łatwej regulacji i zmiany położenia opraw. W dowolnym momencie można wypiąć i zainstalować oprawy w innym miejscu szyny, zmieniając kierunek i kąt padania światła, a także dodawać lub usuwać oprawy w zależności od potrzeb.
5. Sterowanie oświetleniem
W bardziej zaawansowanych systemach, takich jak 3-fazowe lub niskonapięciowe systemy magnetyczne, możliwe jest sterowanie poszczególnymi grupami opraw niezależnie. Pozwala to na tworzenie złożonych scenariuszy oświetleniowych, takich jak różne poziomy jasności czy różne barwy światła w różnych częściach pomieszczenia.
6. Zastosowanie i elastyczność
Oświetlenie szynowe jest szczególnie cenione w miejscach, gdzie wymagane jest często zmienne lub precyzyjne oświetlenie, takich jak galerie sztuki, sklepy, biura czy nowoczesne wnętrza mieszkalne. Dzięki możliwości dowolnej aranżacji opraw, system ten jest bardzo elastyczny i może być dostosowany do różnorodnych potrzeb oświetleniowych.
7. Bezpieczeństwo
Nowoczesne systemy oświetlenia szynowego są projektowane z myślą o bezpieczeństwie, z odpowiednią izolacją przewodów wewnątrz szyn oraz zabezpieczeniami przed przeciążeniami i zwarciami. Oświetlenie szynowe łączy w sobie funkcjonalność, estetykę i elastyczność, co czyni je popularnym wyborem w różnych zastosowaniach, zarówno komercyjnych, jak i domowych.
Czym się różni szyna 1 fazowa od 3 fazowej?
Szyny jednofazowe i trójfazowe różnią się głównie sposobem dystrybucji prądu oraz możliwościami sterowania oświetleniem. Oto główne różnice między tymi dwoma typami szyn:
1. Liczba faz prądu i sterowanie
- Szyna jednofazowa: W szynie jednofazowej prąd płynie tylko przez jedną fazę. Oznacza to, że wszystkie podłączone do niej oprawy oświetleniowe są zasilane jednocześnie z tego samego obwodu.
- Szyna trójfazowa: Szyna trójfazowa posiada trzy oddzielne fazy, co umożliwia podłączenie różnych grup opraw do różnych obwodów elektrycznych. Dzięki temu możliwe jest niezależne sterowanie trzema grupami opraw oświetleniowych, co pozwala na włączanie, wyłączanie lub ściemnianie różnych grup opraw oświetleniowych osobno. Jest to szczególnie przydatne w dużych przestrzeniach, gdzie wymagane są złożone scenariusze oświetleniowe.
2. Zastosowania
- Szyna jednofazowa: Ze względu na swoją prostotę, szyny jednofazowe są często stosowane w mniejszych przestrzeniach, takich jak mieszkania, małe biura czy sklepy, gdzie nie jest konieczne zaawansowane zarządzanie oświetleniem.
- Szyna trójfazowa: Szyny trójfazowe znajdują zastosowanie w większych i bardziej złożonych przestrzeniach, takich jak galerie handlowe, duże biura, hale produkcyjne czy galerie sztuki, gdzie wymagana jest większa elastyczność w zarządzaniu oświetleniem.
3. Praca ze ściemniaczem
- W szynie jednofazowej wszystkie oprawy będą ściemnialne w jednym czasie.
- Szyna trójfazowa: można zainstalować ściemniacz na konkretnej fazie, bądź fazach i sterować oprawami w bardzo indywidualny sposób.
Należy pamiętać, że większość opraw wyposażonych w moduły LED nie jest kompatybilna ze ściemniaczami. Przy wyborze opraw na fazę z zainstalowanym ściemniaczem najlepiej zdecydować się na modele, w których można samodzielnie dobrać odpowiednią żarówkę współpracującą ze ściemniaczem.
Czy szynoprzewody można przycinać?
Tak, szynoprzewody można przycinać, aby dostosować ich długość do specyficznych potrzeb instalacji. Przycinanie szynoprzewodów jest stosunkowo prostym procesem, ale wymaga zachowania kilku ważnych zasad, aby zapewnić bezpieczeństwo i prawidłowe działanie systemu. Kluczowe zasady przycinania szynoprzewodów:
1. Narzędzia: Do przycinania szynoprzewodów najlepiej użyć odpowiednich narzędzi, takich jak piła do metalu lub specjalistyczna piła do aluminium. Narzędzia muszą być ostre i dobrze przystosowane do precyzyjnego cięcia.
2. Przygotowanie: Przed przystąpieniem do przycinania należy dokładnie zmierzyć potrzebną długość i oznaczyć miejsce cięcia. Ważne jest, aby upewnić się, że przycięta długość będzie idealnie pasować do wymiarów pomieszczenia i pozostałych elementów systemu.
3. Cięcie: Podczas cięcia należy zachować ostrożność, aby nie uszkodzić wewnętrznych przewodów izolujących miedziane druty od aluminiowej obudowy, które przewodzą prąd. Przycinanie powinno być wykonane dokładnie i równo, aby zapewnić prawidłowe podłączenie końcówek szynoprzewodu.
4. Izolacja: Po przycięciu szynoprzewodu należy upewnić się, że wszystkie przewody wewnątrz szyny są odpowiednio zaizolowane i że nie ma odsłoniętych elementów, które mogłyby prowadzić do zwarcia lub innych problemów elektrycznych.
5. Montaż końcówek: Po przycięciu szynoprzewodu konieczne jest zamontowanie odpowiednich końcówek lub złączek, które składają się na cały zestaw systemu szynowego. Końcówki te zapewniają bezpieczne podłączenie do zasilania, umożliwiają prawidłowe połączenie kolejnych segmentów szynoprzewodu oraz jego zakończenie.
6. Bezpieczeństwo: Cały proces przycinania i montażu powinien być wykonywany zgodnie z instrukcjami producenta i normami bezpieczeństwa. Po zamontowaniu szyn zaleca się sprawdzenie prawidłowego podłączenia przez elektryka z odpowiednimi uprawnieniami. Przycinanie szynoprzewodów pozwala na elastyczne dostosowanie systemu do różnych rozmiarów pomieszczeń, co jest jednym z powodów, dla których te systemy są tak popularne w różnorodnych zastosowaniach, od biur po hale produkcyjne.
Czy do szynoprzewodu potrzebny jest zasilacz?
To, czy do szynoprzewodu potrzebny jest zasilacz, zależy od rodzaju systemu oświetlenia szynowego, który jest stosowany.
1. Systemy jednofazowe i trójfazowe
W standardowych systemach oświetlenia szynowego, zarówno jednofazowych, jak i trójfazowych, nie jest potrzebny dodatkowy zasilacz. Szynoprzewody w tych systemach są podłączane bezpośrednio do sieci elektrycznej o standardowym napięciu (zwykle 230V w Europie). Zasilanie dostarczane jest przez specjalne złącze zasilające, które podłącza szynę do źródła prądu.
2. Niskonapięciowe systemy magnetyczne (48V)
W przypadku niskonapięciowych systemów magnetycznych, które działają zazwyczaj na napięciu 48V, konieczne jest zastosowanie zasilacza. Zasilacz w takim systemie przekształca standardowe napięcie sieciowe (np. 230V) na niskie napięcie (48V), które jest bezpieczniejsze i bardziej efektywne w tego typu instalacjach. Zasilacz musi być odpowiednio dobrany do mocy całego systemu i jego wymagań elektrycznych.
Zwykle producent ma w swojej ofercie zasilacz który można łatwo zainstalować wewnątrz szyny. Jednakże bywa że moc od obsługi opraw na szynie może być nie wystarczająca i trzeba przewidzieć miejsce na zainstalowanie bądź doprowadzenie kabli które odpowiednio zasilą dany układ.
